互感器综合测试仪.PC 机操作软件使用说明 11.1将配套光盘放入计算机光驱中，解压“软件”至电脑。11.2安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe” 操作软件，如图15即为上位机操作软件。11.3 在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。11.4如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：a）、将存储试验数据的U盘连接至计算机。b）、在图16中选择打开“选择文件”，出现图17操作窗口，在图16中可根据需要载入所需文件。c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。以“E”为开头的数据为角差比差结果数据。11.5 载入数据结束后，选择“确定”出现图18界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.6 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.7 选择“保存”选项，则以WORD的形式显示结果如图19。11.8 如需继续加载试验结果数据，请先上次载入的数据。图15图16 图17图18附 录 附录一、 “校准”测试方法（以CT为例）图19，校准测试主界面图20，电压校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面，设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～3000V。2）开始： 电压校准试验参照图19进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测。电流校准试验参照图20进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测。

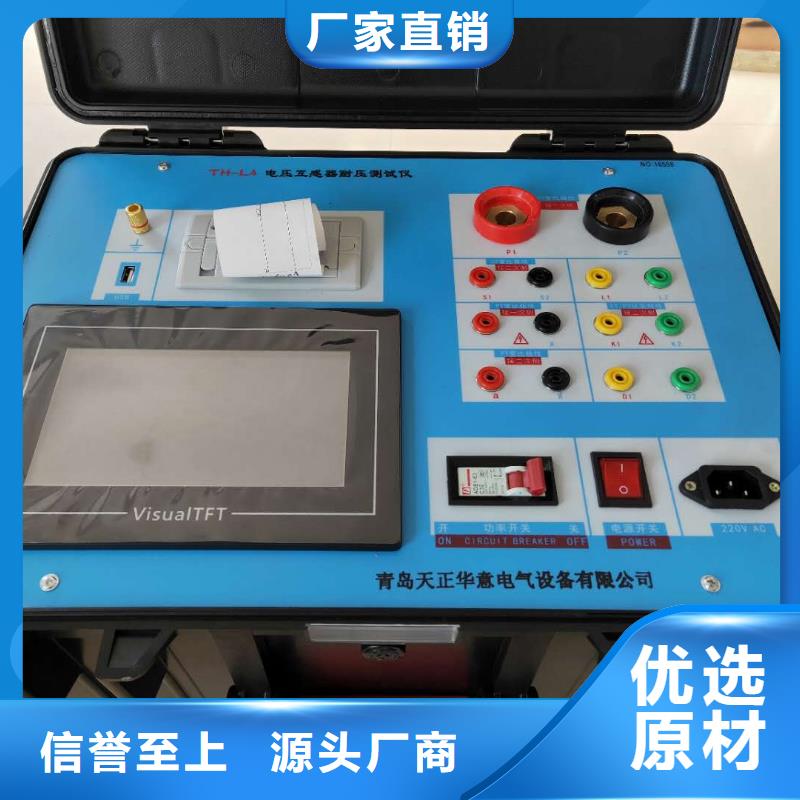

互感器综合测试仪另外，仪器还具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。一、功能特点1、 电流互感器现场校验仪同时具有递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。2、 电位差法测量电压互感器误差功能，方便现场开展计量装置现场检定工作。3、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。4、 电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。5、 采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。6、 测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有电流互感器变比、二次绕组直阻测试功能。8 采用800×480高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使操作变的更加方便、快捷。9、 采用精准的软件算法，测量数据的准确性进一步提高。10、 具有智能判断外接线状况，提示接线错误、变比、极性错误等。11、 自动对测试数据进行化整，并判断是否超差，超差数据显示高亮色，并且窗口右下角显示超差，对互感器的数据特性直观明了。12、 直接出具现场检定结论，合格或超差。13、 大规模存贮器可存储现场测试数据多达2000条。14、 配备微型打印机，现场可将测试数据打印出来；也可以采用RS232或USB接口连接电脑将数据上传后通过管理软件打印数据。15、 采用工程塑料模具机箱防震、防压，保障现场操作人员的和设备

互感器综合测试仪CT角差比差试验1）参数设置：在CT主界面中，选择“角差比差”后，进入测试界面（图14），（注：应参照互感器铭牌上的实际额定变比值设定）额定一次：CT的一次额定电流：0～25000A额定二次： 5A/1A。额定负荷：互感器容量。实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。2）试验：接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2。设置参数并检查接线无误后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图15）。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。图14 ，CT角差比差测试界面 CT角差比差测试结果界面5、CT一次通流试验 参数设置：在CT主界面中，选择“一次通流”后，进入测试界面（图16），设置好设定电流值：0～600A。2）试验： 接线图见图17，CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始，电流保持时间以进度条显示(0～200A:保持10分钟；大于200A～300A：保持2分钟；大于300A：保持3秒钟)。
